Quel est le principe de fonctionnement d'une photodiode spéciale ?

Une photodiode spéciale est un type de photodétecteur doté de caractéristiques et de capacités uniques, qui la rendent adaptée à un large éventail d'applications. En tant que fournisseur leader de photodiodes spéciales, nous sommes souvent interrogés sur le principe de fonctionnement de ces appareils. Dans cet article de blog, nous approfondirons le fonctionnement des photodiodes spéciales, en explorant leur physique sous-jacente et les facteurs clés qui influencent leurs performances.

Structure de base et fonctionnement d'une photodiode

Avant de discuter des photodiodes spéciales, il est essentiel de comprendre la structure de base et le fonctionnement d'une photodiode standard. Une photodiode est un dispositif semi-conducteur qui convertit la lumière en courant électrique. Il se compose d'une jonction ap-n, qui est formée en mettant en contact un semi-conducteur de type ap (avec un excès de trous) avec un semi-conducteur de type n (avec un excès d'électrons).

Lorsque des photons d'énergie suffisante frappent le matériau semi-conducteur de la photodiode, ils peuvent exciter les électrons de la bande de valence vers la bande de conduction, créant ainsi des paires électron-trou. Ces paires électron-trou sont ensuite séparées par le champ électrique intégré à la jonction p-n. Les électrons sont balayés vers la région de type n et les trous sont balayés vers la région de type p. Ce mouvement des porteurs de charge génère un courant électrique qui peut être mesuré de l’extérieur.

Caractéristiques particulières des photodiodes spéciales

Les photodiodes spéciales sont conçues pour avoir des propriétés améliorées ou uniques par rapport aux photodiodes standard. Ces fonctionnalités peuvent inclure une sensibilité élevée, des temps de réponse rapides, un faible bruit et la capacité de fonctionner à des longueurs d'onde spécifiques. Certaines de nos photodiodes spéciales, comme laPhotodiode à queue de cochon avec TEC APD, sont équipés d'un refroidisseur thermoélectrique (TEC) et d'une structure de photodiode à avalanche (APD).

La structure APD permet une amplification interne du photocourant. Lorsqu'un photon crée une paire électron-trou dans la région d'appauvrissement de l'APD, le champ électrique élevé dans cette région amène les porteurs à gagner suffisamment d'énergie pour créer des paires électron-trou supplémentaires par ionisation par impact. Ce processus conduit à une multiplication du photocourant initial, ce qui entraîne un courant de sortie beaucoup plus important par rapport à une photodiode sans avalanche. Le TEC, quant à lui, aide à stabiliser la température de la photodiode, ce qui est crucial pour maintenir des performances constantes, en particulier dans les applications où les variations de température peuvent affecter la sensibilité et les caractéristiques de bruit de l'appareil.

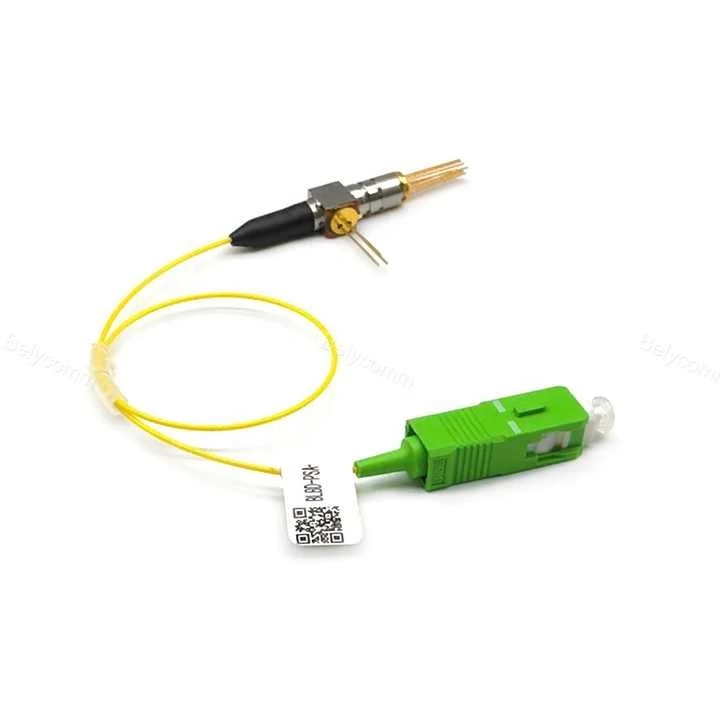

Un autre type de photodiode spéciale que nous proposons est laModule BOSA à double réception. Ce module est conçu pour recevoir simultanément deux signaux optiques différents. Il se compose généralement de deux photodiodes intégrées dans un seul boîtier, ainsi que de composants optiques et électriques appropriés. La capacité de double réception le rend adapté aux applications telles que les systèmes de communication optique, où plusieurs canaux de données doivent être reçus et traités.

LeDétecteur de surface photosensible multi-swalargeest encore un autre exemple de nos photodiodes spéciales. Il possède une grande surface photosensible, ce qui lui permet de capturer plus de photons et ainsi de générer un photocourant plus important. Ceci est particulièrement utile dans les applications où l'intensité de la lumière incidente est faible, comme dans les observations astronomiques ou l'imagerie en faible luminosité.

Principe de fonctionnement dans différentes applications

Communication optique

Dans les systèmes de communication optique, des photodiodes spéciales jouent un rôle crucial dans la conversion des signaux optiques en signaux électriques. Les exigences de vitesse et de sensibilité élevées de ces systèmes exigent des photodiodes avec des temps de réponse rapides et un faible bruit. Par exemple, les photodiodes spéciales basées sur l'APD peuvent fournir le gain nécessaire pour détecter les signaux optiques faibles sur les liaisons fibre optique longue distance. Les modules BOSA à double réception sont également utilisés dans les systèmes de communication multicanaux pour recevoir et démultiplexer différentes longueurs d'onde de lumière, permettant une transmission de données à haute capacité.

Imagerie médicale

Dans les applications d'imagerie médicale, telles que les détecteurs de rayons X et l'imagerie par fluorescence, des photodiodes spéciales sont utilisées pour détecter la lumière émise ou transmise par les échantillons biologiques. Les détecteurs de surface photosensibles à grande surface peuvent capturer une quantité suffisante de lumière pour générer des images claires et précises. Les caractéristiques de faible bruit de ces photodiodes sont également importantes pour garantir une imagerie de haute qualité, car tout bruit dans le signal détecté peut dégrader la qualité de l'image.

Surveillance environnementale

Des photodiodes spéciales sont utilisées dans la surveillance environnementale pour détecter et mesurer les niveaux de lumière, ainsi que des longueurs d'onde spécifiques de la lumière. Par exemple, dans la surveillance de la qualité de l’air, les photodiodes peuvent être utilisées pour détecter l’absorption de longueurs d’onde spécifiques de lumière par les polluants présents dans l’atmosphère. La haute sensibilité et la sélectivité en longueur d'onde de nos photodiodes spéciales les rendent adaptées à ce type d'applications.

Facteurs affectant les performances des photodiodes spéciales

Plusieurs facteurs peuvent affecter les performances des photodiodes spéciales. L’un des facteurs les plus importants est la longueur d’onde de la lumière incidente. Différents matériaux semi-conducteurs ont des spectres d'absorption différents, ce qui signifie qu'ils sont plus sensibles à certaines longueurs d'onde de la lumière. Par exemple, les photodiodes à base de silicium sont plus sensibles dans les régions visible et proche infrarouge, tandis que les photodiodes à base de germanium sont plus sensibles dans la région infrarouge moyen.

La température a également un impact significatif sur les performances des photodiodes. À mesure que la température augmente, le courant d'obscurité (le courant qui traverse la photodiode en l'absence de lumière) augmente également, ce qui peut dégrader le rapport signal sur bruit. C'est pourquoi bon nombre de nos photodiodes spéciales sont équipées de mécanismes de contrôle de la température, tels que les TEC, pour maintenir une température de fonctionnement stable.

L'intensité lumineuse incidente et l'angle d'incidence peuvent également affecter le photocourant généré par la photodiode. Une intensité lumineuse plus élevée se traduit généralement par un photocourant plus important, mais il existe un point de saturation au-delà duquel le photocourant n'augmente plus linéairement avec l'intensité lumineuse. L'angle d'incidence peut affecter la quantité de lumière absorbée par la photodiode, ainsi que la répartition du photocourant sur la surface photosensible.

Conclusion

En conclusion, les photodiodes spéciales sont des dispositifs semi-conducteurs avancés qui offrent des fonctionnalités et des capacités uniques pour un large éventail d'applications. Leur principe de fonctionnement est basé sur le processus fondamental de génération et de séparation de paires électron-trou induites par des photons à la jonction p-n, mais avec des mécanismes supplémentaires tels que l'amplification interne et le contrôle de la température pour améliorer leurs performances.

Que vous soyez dans le domaine de la communication optique, de l'imagerie médicale ou de la surveillance environnementale, nos photodiodes spéciales, dont laPhotodiode à queue de cochon avec TEC APD,Module BOSA à double réception, etDétecteur de surface photosensible multi-swalarge, peut vous apporter la solution dont vous avez besoin.

Si vous souhaitez en savoir plus sur nos photodiodes spéciales ou si vous avez des exigences spécifiques pour votre application, nous vous encourageons à nous contacter pour une discussion détaillée. Notre équipe d'experts est prête à vous accompagner dans la sélection de la photodiode la plus adaptée à vos besoins et à vous accompagner tout au long du processus d'approvisionnement.

Références

• Sze, SM (1981). Physique des dispositifs semi-conducteurs. John Wiley et fils.
• Smith, RA, Jones, FE et Chasmar, RP (1968). La détection et la mesure du rayonnement infrarouge. Presse de l'Université d'Oxford.
• Pierret, RF (1996). Fondamentaux des dispositifs semi-conducteurs. Addison-Wesley.
